Luftschleier

Tandem EC

Artikel-Nr.: 251003130430C1

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

9.710,00 €

zzgl. 19% MwSt.

Übersicht

Sorgt für gleichgerichteten, turbulenzarmen Luftaustritt
Bis zu 20 ° schwenkbar

Aus bewährter Kombination Kupfer/Aluminium

Verhindert Schäden am Wärmetauscher beim Einschrauben der Ventile
Optional: Ventile (Zubehör)

Patentierte, selbstregulierende Erzeugung von Vor- und Warmluftschleier (Tandem-Technik) durch nur eine Ventilatorgruppe
Stufenlos regelbar

Mit geringem Aufwand zu öffnen
Unkomplizierter Filterwechsel ohne Werkzeugeinsatz

Leistungsdaten berechnen

Zubehör

Regelungszubehör KaControl

KaController

mit seitlichen Funktionstasten, 24 V Raumbediengerät zur Wandmontage, mit integriertem Raumtemperaturfühler, Schutzart IP 30, Temperatureinstellbereich 8 - 35 °C, Farbe ähnlich RAL 9010 reinweiß, aus widerstandsfähigem PVC, Typ 3210002

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003210002

Listenpreis

211,00 €

zzgl. 19% MwSt.

Details

Raumtemperaturfühler

Wandmontage, Aufputz, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, aus Kunststoff, Typ 3250110
Ist der KaController-Montageort für eine Temperaturmessung geeignet? - Wenn dieser nicht geeignet sein sollte, z. B. hinter einer Gardine, dann ist ein KaControl Raumtemperaturfühler pro Gruppe zu wählen! Auch als Alternative zum Temperaturfühler im Klimaregler!

Passend für: alle Geräte mit Regelung KaControl -C1 und Klimaregler Art.-Nr. 19600014894*

Artikel-Nr.: 196003250110

Listenpreis

55,00 €

zzgl. 19% MwSt.

Details

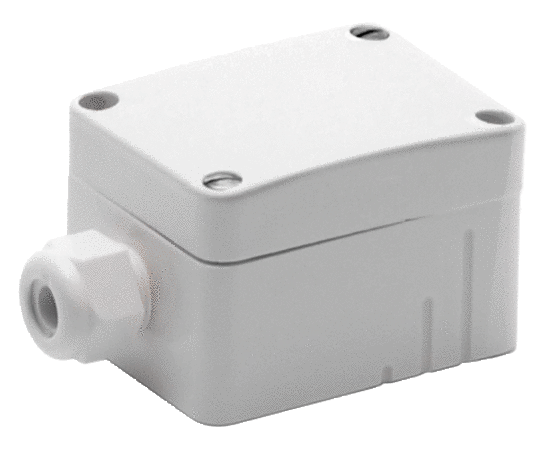

Industrieraum-/ Außentemperaturfühler

Aufputz, Schutzart IP 65, Farbe ähnlich RAL 9010 reinweiß, Typ 3250112

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003250112

Listenpreis

55,00 €

zzgl. 19% MwSt.

Details

KaControl Tableau SEL4.0

mit Touch-Terminal, zur Überwachung und Steuerung von maximal 60 Kampmann-Sekundärluftgeräten (maximal 25 Gruppen, maximal 6 Geräte pro Gruppe), 30 W, Wandmontage, Schutzart IP 54, Farbe RAL 7035 lichtgrau, Typ 3232223

Passend für: alle Geräte mit Regelungsvariante KaControl -C1 in Verbindung mit Modbus-Karte Typ 3260101

Artikel-Nr.: 196003232223

Listenpreis

2.339,00 €

zzgl. 19% MwSt.

Details

Serielle KNX-Karte

zur Einbindung in ein KNX-/EIB-Netzwerk, Schnittstelle PCOS00KXN0, Typ 3260702
Die Kommunikationskarte ist auf die freie Schnittstelle auf der Steuerplatine aufzustecken.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003260702

Listenpreis

344,00 €

zzgl. 19% MwSt.

Details

Serielle CANbus-Karte

zur Erweiterung der Geräteanzahl bei Einkreisregelung von 7 auf bis zu 30 Geräte, je Gerät einmal erforderlich, Erweiterung der Leitungslänge vom ersten bis zum letzten Gerät von 30 m auf bis zu 500 m, Nur bei Regelungsvariante KaControl -C1 einsetzbar!Beim Einsatz von Canbus-Karten ist eine Raumtemperaturerfassung über Raumfühler nicht möglich., Typ 3260301

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003260301

Listenpreis

119,00 €

zzgl. 19% MwSt.

Details

Serielle Modbus-Karte

Typ 3260101
Je Gerät notwendig für Aufschaltung auf KaControl-Tableaus oder bauseitige Modbus-Netzwerke.
Die Kommunikationskarte ist auf die freie Schnittstelle auf der Steuerplatine aufzustecken.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003260101

Listenpreis

111,00 €

zzgl. 19% MwSt.

Details

KaControl Visualisierung

zur zentralen Überwachung und Steuerung von Luftbehandlungseinheiten, Typ 3210701
Die KaControl-Visualisierung dient zur Überwachung und Steuerung einzelner Regelzonen und Sekundärluftgeräte 4-Leiter Heizen/Kühlen, 2-Leiter Heizen oder 2-Leiter Kühlen.
Die zentrale Oberfläche zur Überwachung der Kampmann-Produkte leistet eine optimale Hilfestellung zum technischen Monitoring.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1 in Verbindung mit Modbus-Karte Typ 3260101, 100 Geräte

Artikel-Nr.: 196003210701

Listenpreis

7.499,00 €

zzgl. 19% MwSt.

Details

KaControl Visualisierung

zur zentralen Überwachung und Steuerung von Luftbehandlungseinheiten, Typ 3210702
Die KaControl-Visualisierung dient zur Überwachung und Steuerung einzelner Regelzonen und Sekundärluftgeräte 4-Leiter Heizen/Kühlen, 2-Leiter Heizen oder 2-Leiter Kühlen.
Die zentrale Oberfläche zur Überwachung der Kampmann-Produkte leistet eine optimale Hilfestellung zum technischen Monitoring.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1 in Verbindung mit Modbus-Karte Typ 3260101, 300 Geräte

Artikel-Nr.: 196003210702

Listenpreis

8.406,00 €

zzgl. 19% MwSt.

Details

Ventile

Thermoelektrisches Absperrventil

als Eckventilunterteil mit Verschraubung und thermoelektrischem Stellantrieb 230 V / 50 Hz, 230 V AC, horizontal, Anschluss 3/4 Zoll, Typ 100913

Passend für: Tandem Türluftschleier

Artikel-Nr.: 196000100913

Listenpreis

147,00 €

zzgl. 19% MwSt.

Details

Ausblastemperaturbegrenzungsventil

Temperatureinstellbereich 20 - 50 °C, Anschluss 3/4 Zoll, Typ 103968

Artikel-Nr.: 196000103968

Listenpreis

192,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

230 V AC, zur automatischen Durchfluss- und Temperaturregelung, Anschluss 3/4 Zoll, Max. Betriebsdruck 25 bar, Typ 100950

Passend für: Durchflussmenge Kühlen (min./max.) 180 - 1300 l/h, DN 20

Artikel-Nr.: 196000100950

Listenpreis

200,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

mit Reduzierstück 3/4 Zoll x 1 Zoll a/i, 230 V AC, zur automatischen Durchfluss- und Temperaturregelung, Anschluss 3/4 Zoll, Max. Betriebsdruck 25 bar, Typ 100951

Passend für: Durchflussmenge Kühlen (min./max.) 300 - 2000 l/h, DN 25

Artikel-Nr.: 196000100951

Listenpreis

337,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

mit Reduzierstück 3/4 Zoll x 1 1/4 Zoll a/i und 1 Zoll x 1 1/4 Zoll a/i, 230 V AC, zur automatischen Durchfluss- und Temperaturregelung, Anschluss 3/4 Zoll, Max. Betriebsdruck 25 bar, Typ 100952

Passend für: Durchflussmenge Kühlen (min./max.) 600 - 3600 l/h, DN 32

Artikel-Nr.: 196000100952

Listenpreis

494,00 €

zzgl. 19% MwSt.

Details

Konsolen

Deckenkonsolen

aus sendzimir-verzinktem Stahlblech, zum variablen Abhängen von der Decke, pulverbeschichtet, Farbe RAL 9016 verkehrsweiß, 1 Satz = 3 Stück

Passend für: Baugröße 30, Tandem 300

Artikel-Nr.: 251000100997

Listenpreis

256,00 €

zzgl. 19% MwSt.

Details

Wandkonsolen

aus sendzimir-verzinktem Stahlblech für Wandmontage, pulverbeschichtet, Farbe RAL 9016 verkehrsweiß, 1 Satz = 3 Stück

Passend für: Baugröße 30, Tandem 300

Artikel-Nr.: 251000100992

Listenpreis

350,00 €

zzgl. 19% MwSt.

Details

Filter

Filter mit Rahmen

für EC-Grundgerät, Filter ISO Coarse, 1 Satz = 2 Stück

Passend für: Baugröße 30, Tandem 300

Artikel-Nr.: 251003130925

Listenpreis

96,00 €

zzgl. 19% MwSt.

Details

Ausstattungszubehör

Verbindungsset zur Geräteverlängerung

zur Verbindung von mehreren Geräten, pulverbeschichtet, Farbe RAL 9016 verkehrsweiß

Passend für: Tandem 300, Bauhöhe 300 mm

Artikel-Nr.: 251003100910

Listenpreis

184,00 €

zzgl. 19% MwSt.

Details

Weitere Farbtöne

Mehrpreis für RAL Standardfarbe

Preis per lfd. m

Artikel-Nr.: 251007010011

Listenpreis

104,00 €

zzgl. 19% MwSt.

Details

Mehrpreis für RAL-Farbe nach Wahl

Mindestmenge = 3 lfdm. pro Auftrag und Farbe, Anzahl an lfdm. unter der Mindestmenge müssen separat angefragt und kalkuliert werden.
Preis per lfd. m

Artikel-Nr.: 251007010021

Listenpreis

370,00 €

zzgl. 19% MwSt.

Details

Mehrpreis für Farbwechsel

der Pulverbeschichtung auf die angebotene Farbvariante., Der Mehrpreis beinhaltet die Umstellung und Reinigung der Pulverbeschichtung auf die gewünschte Farbe und fällt einmalig je Projekt und Abrufauftrag an.

Artikel-Nr.: 251007010010

Listenpreis

394,00 €

zzgl. 19% MwSt.

Details

Downloads

Produktübergreifende Informationen

Produktübersicht

PDF (22,4 MB)

Konformitätserklärungen/Urkunden/Zertifikate

Recycling-Zertifikat

PDF (421 kB)

Zertifikat ISO 50001:2018

PDF (133 kB)

Zertifikat ISO 9001:2008

PDF (116 kB)

EU-Konformitätserklärung UniLine, Tandem Türluftschleier

PDF (456 kB)

Herstellererklärung VDI 6022 Tandem

PDF (105 kB)

DataNorm

DataNorm, Datensatz (Stand 07/2024)

ZIP (3,5 MB)

BIM-Daten

BIM-Daten Kampmann Group

Preiskataloge/Preisblätter

Kampmann Preiskatalog 2023

PDF (18,4 MB)

Technische Kataloge

Tandem Türluftschleier

PDF (9,3 MB)

Anleitungen

Tandem Türluftschleier

PDF (7,6 MB)

CAD-Zeichnungen

Tandem 300 EC Türluftschleier, Baugröße 30

PDF (86 kB)

Tandem 300 EC Türluftschleier, Baugröße 30

DWG (242 kB)

Tandem 300 EC Türluftschleier, Baugröße 30

DXF (1,8 MB)

Verlegepläne

Tandem, Regelungsvariante KaControl

PDF (402 kB)
