Unterflurkonvektoren
Katherm QE
Artikel-Nr.:
242211111129
Listenpreis
2.206,00 €
zzgl. 19% MwSt.
Übersicht
- Aus Edelstahl/Alu-Zink mit stufenloser Leistungsregelung Heizregister und Ventilator gesteuert über ein 0–10 V Signal
- Schutzklasse IP 65
- Anschluss Heizregister werksseitig in die Leistungssteuerung
- Als Sichtschutz für die Anschlüsse
- Mit integrierten Lüftungsschlitzen
Das Rost des Katherm QE dient als Berührungsschutz. Es wird werksseitig befestigt und kann nur mit einem Werkzeug abgenommen werden.
- Mit integriertem Schutzgitter als Berührungsschutz zur gleichmäßigen Luftdurchströmung des Heizregisters; dadurch hohe Heizleistungen bei geringen Schallemissionen stufenlose Drehzahlsteuerung über ein externes 0–10 V Signal Motorüberwachung mit integrierter Störungsverarbeitung
EPD Daten
Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze
| Wirkungskategorie | A | B | C | D |
|---|---|---|---|---|
| GWP - Fossil | kg CO₂ Äq. | 8.73E+01 | 8.50E+02 | 1.26E+00 | -5.06E+01 |
| GWP - Biogen | kg CO₂ Äq. | 2.33E-01 | 5.13E-01 | 2.53E-04 | -1.46E-01 |
| GWP - Luluc | kg CO₂ Äq. | 9.23E-01 | 1.03E+00 | 1.27E-04 | -6.91E-01 |
| GWP - Gesamt | kg CO₂ Äq. | 8.84E+01 | 8.52E+02 | 1.26E+00 | -5.14E+01 |
| ODP | kg CFC-11 Äq. | 2.05E-06 | 4.34E-05 | 1.17E-08 | -1.40E-06 |
| AP | mol H+ Äq. | 5.33E-01 | 2.17E+00 | 9.47E-04 | -3.26E-01 |
| EP - Süßwasser | kg P Äq. | 4.87E-02 | 8.44E-02 | 3.33E-05 | -3.00E-02 |
| EP - Salzwasser | kg N Äq. | 1.24E-01 | 6.05E-01 | 3.31E-04 | -4.75E-02 |
| EP - Land | mol N Äq. | 8.71E-01 | 6.85E+00 | 3.46E-03 | -4.75E-01 |
| POCP | kg NMVOC | 3.71E-01 | 1.99E+00 | 1.29E-03 | -2.24E-01 |
| ADPE | kg Sb Äq. | 1.58E-03 | 2.04E-03 | 5.76E-07 | -9.38E-04 |
| ADPF | MJ | 1.16E+03 | 2.21E+04 | 3.29E+00 | -6.74E+02 |
| WDP | m³ Welt-Äq. entzogen | 1.21E+01 | 3.56E+01 | 8.28E-02 | -4.24E+00 |
| PM | Krankheitsfälle | 6.47E-06 | 1.38E-05 | 2.22E-08 | -3.73E-06 |
| IR | kBq U-235 Äq. | 1.29E+01 | 7.60E+02 | 5.84E-03 | -8.16E+00 |
| ETP - FW | CTUe | 6.25E+02 | 1.44E+03 | 5.22E+00 | -2.59E+02 |
| HTP - C | CTUh | 3.67E-07 | 2.31E-07 | 1.86E-10 | -2.13E-07 |
| HTP - NC | CTUh | 2.81E-06 | 5.13E-06 | 2.74E-09 | -1.79E-06 |
| SQP | - | 4.62E+02 | 9.56E+03 | 4.83E+00 | -9.16E+01 |
| PERE | MJ | 3.15E+02 | 4.96E+03 | 7.29E-02 | -1.87E+02 |
| PERM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| PERT | MJ | 3.15E+02 | 4.96E+03 | 7.29E-02 | -1.87E+02 |
| PENRE | MJ | 1.16E+03 | 2.21E+04 | 3.29E+00 | -6.74E+02 |
| PENRM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| PENRT | MJ | 1.16E+03 | 2.21E+04 | 3.29E+00 | -6.74E+02 |
| SM | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| RSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| NRSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| FW | m³ | 5.53E-01 | 5.55E+00 | 2.93E-03 | -2.76E-01 |
| HWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| NHWD | kg | 5.05E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| RWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| CRU | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| MFR | kg | 0.00E+00 | 0.00E+00 | 1.65E+01 | 0.00E+00 |
| MER | kg | 0.00E+00 | 0.00E+00 | 4.21E-01 | 0.00E+00 |
| EE (Elektrisch) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| EE (Thermisch) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
| *GWP-GHG | kg CO₂ Äq. | 8.84E+01 | 8.52E+02 | 1.26E+00 | -5.14E+01 |
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Zubehör
Regelungszubehör elektromechanisch 230 V

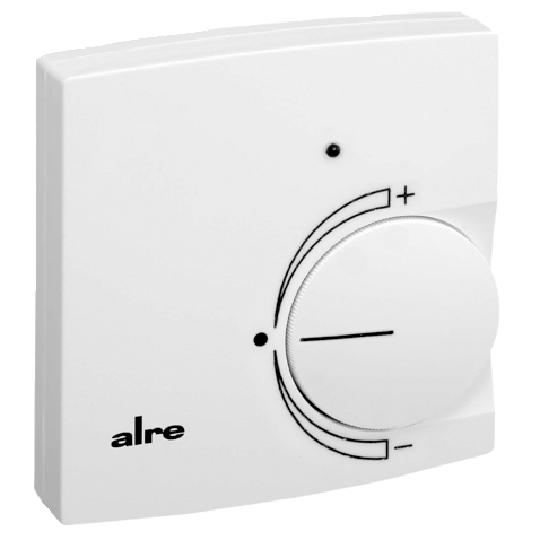

Raumtemperaturregler
Heizen/Kühlen, mit Sollwertanzeige über Schwellpfeile, für Heiz- oder Kühlsysteme, 24 V AC/DC, 0 - 10 V, 50 Hz, Aufputz, Schutzklasse III, Schutzart IP 30, Temperatureinstellbereich 13 - 29 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 146828
optional anschließbar, Fernfühler Art.-Nr. 196000148921
Passend für: 2/4-Leiterausführung, 5 Katherm QE oder Katherm HK 320 E Unterflurkonvektoren
optional anschließbar, Fernfühler Art.-Nr. 196000148921
Passend für: 2/4-Leiterausführung, 5 Katherm QE oder Katherm HK 320 E Unterflurkonvektoren
Artikel-Nr.:
194000146928
Listenpreis
353,00 €
zzgl. 19% MwSt.
