Kühldeckensysteme

Metalldecke

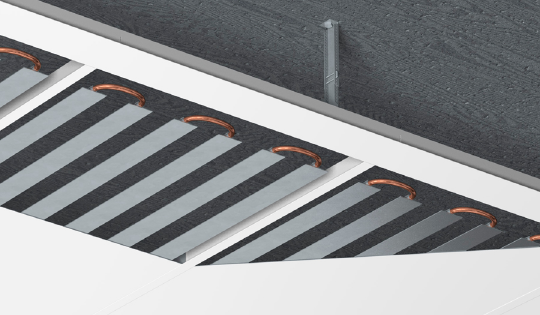

Kontaktkühl- und Heizdeckensystem als geschlossene Strahlungsdecke für den Einsatz in eine glatte oder perforierte Metalldecke

Übersicht

Hohe Energieeffizienz bei absoluter Stille zeichnen unsere Kühldecken aus.

In der Ausführung als Kühlsegel sind Leistungssteigerungen von ca. 20% zu erreichen. Erreicht wird dies durch das thermisch bedindgte Hinterströmen der Kühldecke mit Raumluft und somit einem höheren Konvektionsanteil.

Bereits in der Planungsphase werden Metalldecken an die Raumgegebenheiten angepasst, sodass die maximal mögliche Fläche als Kühldecke ausgeführt werden kann.

Unsere Kühldeckensysteme stehen für gesicherte und zertifizierte Systemqualität. Das BVF Gütesiegel ist das Zeichen für Qualität bei dauerhaft effizienten und behaglichen Flächenheizungen und -Kühlungen.

Der MDA ist ein Metalldeckenauslass für den Einsatz in perforierten Metalldecken, um Frischluft einzuführen. Mit dem MDA sind Lochungen in der Decke bereits ab 16 % freiem Querschnitt möglich, das gängige Lochmaß bei Metallkühldecken. Dadurch wird ein einheitliches Deckenbild garantiert.

Der MDA wird von oben auf der perforierten Metalldecke werkzeuglos aufgelegt. Magnetbänder gewährleisten einen sicheren Halt ohne feste Verbindung zwischen Auslass und Metalldecke. Der Luftauslass eignet sich sowohl für geschlossene Kühldecken als auch für Kühlsegel.

Durch die spezielle flache Form des Anschlusskastens in Verbindung mit der perforierten Metalldeckenplatte (Rv 2,8/5,5 Blechstärke <= 0,8 mm) erzeugt der MDA einen Coanda-Deckenstrahl.

Die radiale Lufteinbringung entlang der Decke erzeugt eine schnelle Vermischung mit der Raumluft und ist dabei behaglich.

Selbst bei Volumenströmen bis ca. 300 m³/h entstehen nur 35 dB(A) Schallleistung.

Referenzen

Volksbank Filiale, Plochingen

Geschäftszentrale der WG WARNOW, Rostock

Vrielmann GmbH, Nordhorn

Hanseatische Baugenossenschaft Hamburg (HBH), Hamburg

SlowDown, Lübeck-Travemünde

Downloads

Produktübergreifende Informationen

Produktübersicht

PDF (22,4 MB)

Konformitätserklärungen/Urkunden/Zertifikate

Recycling-Zertifikat

PDF (421 kB)

Zertifikat ISO 50001:2018

PDF (133 kB)

Zertifikat ISO 9001:2008

PDF (116 kB)

Verbands-EPD Metallkühldecken (TAIM)

PDF (1,9 MB)

BVF Gütesiegel

PDF (1,2 MB)

Technische Kataloge

Schnellauswahlkatalog Kühldeckensysteme

PDF (3,8 MB)

Produktpräsentation cool

PDF (5,1 MB)

CAD-Zeichnungen

Übersicht Lochbilder Metallkühldecke

PDF (377 kB)

Dieses Produkt wird individuell geplant, für Ihre Anforderungen ausgelegt und betriebsfertig konstruiert.

Aus diesem Grund möchten wir Sie bitten, sich zur weiteren Abstimmung an unser Team zu wenden. Gerne per Chat, Mail, Telefon oder über das nebenstehende Formular.
