Hotelbäder, öffentliche Schwimmhallen, Erlebnisbäder, Solebäder und viele ähnliche Anwendungsgebiete der Schwimmhallen haben eines gemeinsam, sie stellen hohe Anforderungen für den Gast und das Gebäude und zählen zu den anspruchsvollsten Segmenten der Klimatisierung.
Wir stellen uns der Herausforderung seit vielen Jahren und sorgen mit Innovationen in diesem Bereich für sichere Anlagentechnik und günstige Betriebskosten für den Betreiber.
Bei der Auslegung der Technischen Gebäudeausrüstung für Schwimmhallen sind drei Parameter besonders zu berücksichtigen:
1. Erzeugung eines behaglichen Raumklimas für den Besucher durch Entfeuchtung, Belüftung und Temperierung der Schwimmhallenluft
2. Kontinuierliche Entfeuchtung, um die Bausubstanz dauerhaft vor Feuchteschäden zu schützen
3. Abfuhr von Schadstoffen, wie Desinfektionsnebenprodukten
Schwimmhallen gehören auch aufgrund der steigenden Energiekosten zu den Gebäuden mit dem größten Energiebedarf. Träger und Betreiber stehen unter hohem Kostendruck, um hier entgegen zu wirken nimmt die energieeffiziente Raumlufttechnik eine besondere Bedeutung ein. Eine Vielzahl von Betriebszuständen sind bei der Auslegung zu berücksichtigen.
NOVA hat speziell für die komplexen Anforderungen eines Schwimmbades eine Geräteserie entwickelt, die sich zum einen aufgrund der optimierten Anordnung der Komponenten im RLT-Gerät auszeichnet und zum anderen durch die Auswahl energieeffizienter Komponenten selbst, sowie einer resistenten Gehäusekonstruktion.
Zur Sicherstellung ausreichend entfeuchteter Zuluft wird ein Kälteaggregat in Wärmepumpen-Schaltung in das RLT-Gerät integriert. Die Wärmepumpen-Schaltung wird zusätzlich durch einen zweistufigen Doppel-Plattenwärmeüberträger unterstützt. Damit kann die zu installierende Kühlleistung entscheidend verringert werden und Investitions- und Betriebskosten werden reduziert.
Geräteausführungen für aggressive Abluftbedingungen eines Solebads vollständig mit Kunststoff ausgekleidet können aufgrund der flexiblen Fertigung ebenfalls hergestellt werden.
Auslegung
Schwimmbäder sind gemäß VDI 2089-1 auszulegen. Hierbei werden Wasserfläche, Wassertemperatur, Nutzungsgrad, Wasserattraktionen und die Raumtemperatur auf ihre Verdunstung beleuchtet und eine Zuluft- und ein (abweichender) Außenluftvolumenstrom bestimmt. Der Anteil der Außenluft welcher zwischen 15- und 30% der Gesamtluftmenge liegt dient primär der Abfuhr von Schadstoffen. Der Gesamtluftstrom wird zum Feuchteabtransport verwendet.
Vorteile
Das Nova-Gehäuse ist für die hohen Anforderungen an Schwimmbäder bestens gerüstet. Das thermisch entkoppelte, voll ummantelte Kunststoff-Hohlkammer-Profil mit einem thermischen Brückenfaktor von 0,75 ermöglicht die Erschließung von neuen Technikflächen auch nahe dem eigentlichen Badebereich.
Bei einer Raumtemperatur von 24°C und einer Außentemperatur von -12°C bildet sich erst ab einer relativen Feuchte von 57% Kondensat auf den Lüftungsanlagen. ( TB3 (kb = 0,45): 24 °C, 28 % r. F. bzw. TB2 (kb = 0,60): 24 °C, 40 % r. F.).
Durch das geringe Rastermaß können verschiedenste Einbaumöglichkeiten realisiert werden und auch Sanierungen stellen so eine beherrschbare Herausforderung dar. Hier können die Geräte in Einzelkuben entsprechend den Einbringöffnungen geteilt oder sogar teilweise bis komplett zerlegt angeliefert und vor Ort aufgebaut werden. Hierbei werden Sie natürlich von einem NOVA-Richtmeister unterstützt.
Die mitgelieferte Regelung erfolgt in Abhängigkeit der Raumtemperatur und der Raumfeuchte unter Berücksichtigung der Beckenwassertemperatur.
Die häufig notwendige Entfeuchtung wird durch integrierte oder externe Kältemaschinen bzw. Wärmepumpen mit 10-100% Regelbarkeit realisiert. Bei den integrierten Lösungen ist es natürlich möglich einen Beckenwasser-, einen Brauchwasser oder einen Entfeuchtungskondensator zur optimalen Energieausnutzung einzubinden.
Luftdurchlässe
Bei der Luftführung unterstützt Kampmann Sie mit den passenden Schlitz-, Quell- oder Kombinationsluftdurchlässen:
- Luftdurchlass SAL50: Zu- und Abluftschlitzdurchlass in ein- oder mehrreihiger Ausführung aus Aluminium-Strangpressprofilen
- Luftdurchlass KS: Manuell verstellbarer Kombidurchlass zur Montage im Deckenkoffer.
- Luftdurchlass QAL-H: Halbrunder Quellluftdurchlass (180°, für Wandanordnung) für turbulenzarme Zulufteinbringung bei niedrigen Austrittsgeschwindigkeiten
Entfeuchtung ja/nein
In den Monaten Juni-September wird die normative Grenze von 9 g/kg Luftfeuchte überschritten – die berechnete Entfeuchtungsluftmenge kann über den Außenluftbetrieb nicht mehr erreicht werden. Die Folge ist, entweder muss die Anlage größer dimensioniert werden oder die Schwülegrenze von 14,3g/kg Raumfeuchte wird überschritten. Dies kann zu Unbehagen bei den Gästen aber auch zu Feuchteschäden am Bauwerk führen.

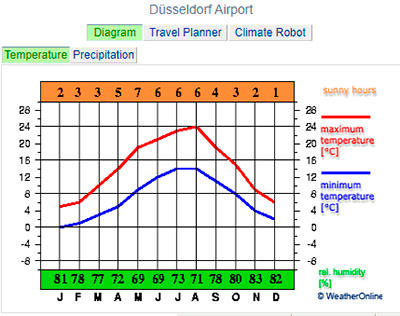

Luftfeuchte Düsseldorf Airport

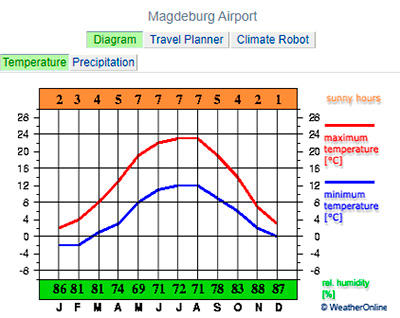

Luftfeuchte Magdeburg Airport

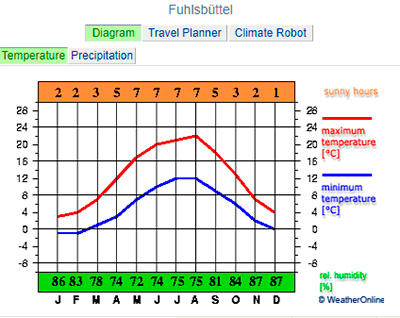

Luftfeuchte Fuhlsbüttel
NOVA berät Sie zu Ihrem konkreten Projekt, erläutert die einzelnen Varianten und die zugehörige Wirtschaftlichkeit.
