Kompaktlüftung im System
Das Lüftungsgerät KaCompact KG als wichtiger Baustein im Komplettsystem
Sie planen die Klimatisierung im Bereich Verbrauchermarkt, Gastronomie oder Bürogebäude und sind dabei auch auf der Suche nach einer geeigneten und einfach zu konfigurierenden Lüftungsanlage? Warum nicht alles aus einer Hand beziehen und dabei von jahrzehntelanger Expertise und einem Service von A bis Z profitieren.
Wir unterstützen und beraten Sie umfassend bei der Planung eines Komplettsystems und wählen die Komponenten, die Ihren Anforderungen zu 100 % entsprechen. Dabei sind folgende Punkte zu beachten:
1. Auswahl eines geeigneten zentralen Lüftungsgeräts
Hier punktet der KaCompact KG, der als Einheit zur Innenaufstellung für die zentrale Belüftung geeignet ist. Er erfüllt Eigenschaften wie qualitative Ausstattungsmerkmale, kompakte Bauweise, einfache Monate und Energieeffizienz.
2. Frischluftzufuhr in den Raum
Die Frischluft wird über das Lüftungssystem an dezentrale Geräte mit Primärluftanschluss geleitet oder mit Lüftungsendkomponenten in den Raum geleitet. Die Luftdurchlässe (Schlitz- oder Dralldurchlässe) müssen stets höchsten lufttechnischen und akustischen Anforderungen entsprechen.
3. Konfiguration der dezentralen Geräte
Bei der Planung der dezentralen Geräte in den einzelnen Räumlichkeiten sind viele Aspekte und Anforderungen zu berücksichtigen, u. a. die Größe der Räume und die gewünschte Luftführung. Auch architektonische Voraussetzungen sind mit einzubeziehen. Je nach räumlicher Situation kann die Lösung unterschiedlich aussehen. Wir unterstützen Sie bei der Auswahl.
4. Regelung zur Überwachung und Steuerung
Hier ist eine voll vernetzte Gebäudeautomation gefragt, an die sowohl das zentrale Lüftungsgerät, als auch die dezentralen Sekundärluft-Einheiten angeschlossen sind. Möglich macht dies die Kampmann-Regelung KaControl. Wir unterstützen Sie bei der Umsetzung des kompletten Regelungskonzepts für eine optimale Bedienung und Beobachtung der Anlagenfunktionen.
5. Wartung und Überprüfung
Für die einzelnen Gerätekomponenten sind unterschiedliche Wartungsintervalle zu berücksichtigen. Schließen Sie mit unserem Customer Service einen Wartungsvertrag ab und wir kümmern uns um eine regelmäßige Wartung, um die optimale Leistung des Systems sicherzustellen. Wir überprüfen dabei regelmäßig die Kanäle, Filter und Geräte, reinigen sie bei Bedarf und tauschen Verschleißteile aus.
Komplettsystem am Beispiel eines Fachmarktzentrums
Damit Sie einen Überblick bekommen, wie ein Komplettsystem aussehen kann, stellen wir Ihnen beispielhaft das Projekt eines Fachmarktzentrums vor. Gewünscht ist hier ein zentrales Lüftungsgerät in Kombination mit dezentralen Geräten, um die Vorteile einer zentralen Belüftung mit einer flexiblen Steuerung der Luftzirkulation in den einzelnen Räumen zu kombinieren. Dies ermöglicht eine effiziente Nutzung der Energie und eine individuelle Anpassung des Raumklimas.
In unserem Beispiel soll ein Fachmarktzentrum mit fünf unterschiedlichen Märkten, darunter Bäcker, Gastronomie und Bekleidungsgeschäfte, klimatisiert werden. Als zentrales Lüftungsgerät fällt die Wahl auf den KaCompact KG, der durch eine optimierte und effiziente Zusammenstellung aller Komponenten nur geringe Abmessungen hat und damit hervorragend für die Aufstellung im Innenbereich geeignet ist. Der KaCompact KG ist in unserem Auslegungstool schnell und unkompliziert ausgelegt.
Es handelt sich dabei um ein Standard-Lüftungsgerät, das in vier Luftmengen-Baugrößen (1.500 m³/h, 2.500 m³/h, 4.000 m³/h und 6.000 m³/h) erhältlich ist und mit einem hocheffizienten Plattenstrom-Wärmeübertrager einen hohen Wärmerückgewinnungsgrad bis hin zu mehr als 93 % erreicht. Ein weiterer, unschlagbarer Vorteil ist die schnelle Lieferzeit. Alle Komponenten sind auf Lager und können innerhalb weniger Wochen geliefert werden. Um alle fünf Märkte mit ausreichend Frischluft versorgen zu können, wird im Technikraum für jeden Markt ein KaCompact KG aufgestellt.
Im Bekleidungsgeschäft wurde folgendes Konzept mit dezentralen Einheiten umgesetzt.
Lagerraum
Im Lagerraum gibt es in der Regel keinen Bedarf für einen hygienischen Luftwechsel. Hier wird der Lufterhitzer TOP installiert um im Umluftbetrieb für ein gleichbleibendes Raumklima zu sorgen. Dabei saugt der Lufterhitzer die Umgebungsluft an und leitet sie durch den Wärmetauscher, wo sie erhitzt wird. Die EC-Ventilatoren sorgen dann für eine effiziente Luftführung. Der Lufterhitzer kann dabei von einer Wärmepumpe mit Pumpenwarmwasser im Niedertemperaturbereich versorgt werden und erreicht so eine maximale Energieeffizienz.
Personalraum
In Räumen mit einem längeren Aufenthalt von Menschen liegt der Fokus auf ein behagliches Wohlfühlklima mit angenehmen Temperaturen. Hier ist ein regelmäßiger Luftwechsel mit Frischluft sowie eine Konditionierung der Luft erforderlich. Je nach baulichen Voraussetzungen ist der Einsatz von FanCoils oder auch einer Deckenkassette möglich. In unserem Beispiel fiel die Wahl auf den FanCoil KaDeck. Das Deckengerät mit einer sehr geringen Bauhöhe von nur 165 mm vereint hochwertiges Design und Energieeffizienz durch den Einbau von EC-Querstromventilatoren. Die Konstruktion aus EPP (expandiertes Polypropylen), die deutlich an Gewicht einspart, sorgt für eine einfachere Montage und hat zudem schalldämpfende Eigenschaften. Die Desginblende fügt sich optimal in die Umgebung ein.
Geschäftseingang
Der Tandem Türluftschleier sorgt für eine kontrollierte Kaltluftabschirmung bei offenen Türen. Sie sind wiederrum von Vorteil für das Einkaufserlebnis. Sie senken die Hemmschwelle ein Ladenlokal zu betreten. Die Technik des Tandem ist patentiert. Er arbeitet mit gleich zwei Luftschleiern, einem unbeheizten Vorschleier türseits und einen Warmluftschleier raumseits. Der Vorschleier reißt mit größerer Eindringtiefe den Warmluftschleier mit sich hinunter. Dadurch werden Energieeinsparungen von bis zu 38 % erreicht.
Verkaufsraum
Hier dreht sich alles um den Kunden und um ein optimales Einkaufserlebnis. Architektonisch geht der Trend hin zu offenen Decken. Dafür haben wir unseren Ultra Allround entwickelt. Er ist besonders für hohe Räume geeignet, mit Kühlfunktion ausgestattet und heizt im Niedertemperaturbetrieb, was ihn hervorragend mit einer Wärmepumpe kombinieren lässt.
Durch den horizontalen oder vertikalen Lauftaustritt ist eine angepasste Raumdurchströmung sowohl beim Heizen als auch beim Kühlen gegeben.

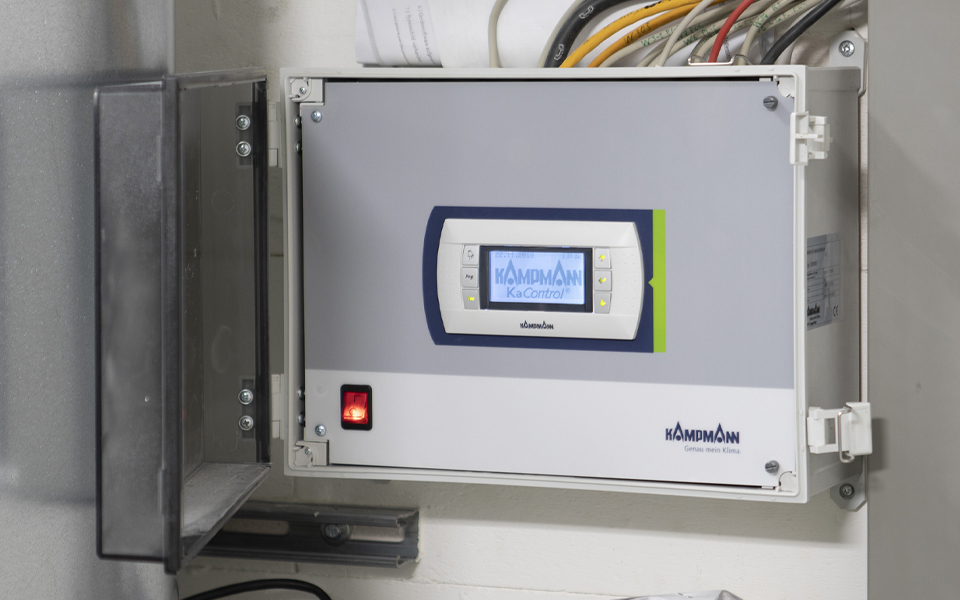

Regelung
Um alle Funktionen und Parameter der einzelnen Geräte überwachen zu können, werden sie mit der KaControl Regelung vernetzt. Sie lässt sich zudem ins komplette Gebäudemanagement integrieren, bei der auch Funktionen wie Beschattung oder Beleuchtung gesteuert werden können.
Vorteile des hybriden Systems
In einem hybriden System, der Verbindung von zentraler Lüftung und dezentraler Klimatisierung (Heizen und Kühlen über Pumpenwarmwasser und Pumpenkaltwasser), erfolgt der Luftwechsel über die zentrale Lüftungsanlage, wie z. B. dem KaCompact KG mit Wärmerückgewinnung. Das hybride System zeichnet sich durch viele Vorteile aus:
- kleinere Luftkanäle (im Vergleich zum Zentralgerät mit Luftkonditionierung)
- geringerer Platzbedarf für Lüftungsgerät (im Vergleich zum Zentralgerät mit Luftkonditionierung)
- hohe Filterstandzeiten
- effiziente Temperierung durch dezentrale Geräte
- Belüftung mehrerer Räume mit einem Lüftungsgerät möglich
Die Lüftung über den KaCompact KG erfolgt nur nach Bedarf. Geregelt wird dies über einen CO2-Fühler, der die CO2-Konzentration der Raumluft misst. Sobald ein kritischer Grenzwert erreicht wird, schaltet sich das Gerät automatisch ein und versorgt die Räumlichkeiten mit Frischluft und sorgt so für einen stetigen hygienischen Luftwechsel (Be- und Entlüftung) im Raum. Dies spart wertvolle Energie.
Wärmepumpe zur Versorgung der dezentralen Geräte
Für die Aufbereitung des Pumpenwarm- oder kaltwassers bieten wir mit unseren KaClima-Wärmepumpen und Kaltwassererzeugern die passende Lösung. Durch die Verbindung von dezentralen Geräten mit Wärmepumpen erzielen Sie langfristige Kosteneinsparungen und reduzieren gleichzeitig den CO2-Ausstoß im Vergleich zu gasbetriebenen Systemen.
