Unterflurkonvektoren

Katherm QL

Quellluftsystem für eine zugfreie Verdrängungslüftung.

Übersicht

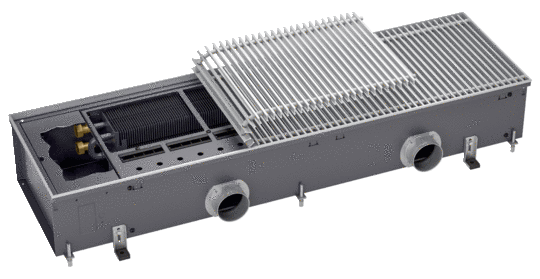

Katherm QL Unterflurkonvektoren stehen für eine turbulenzarme Raumlüftung. Sie versorgen den Raum effektiv mit aufbereiteter, frischer Luft als turbulenzarme Quellluft.

Die Quellluft tritt mit geringer Luftgeschwindigkeit von kleiner 0,3 m/s in den Raum hinein und verteilt sich als impulsarme und zugfreie Luftführung für maximale Behaglichkeit im Aufenthaltsbereich.

Zusätzlich zum Quellluftanteil steigt durch den Konvektor erwärmte Luft an der Glasfassade auf und schirmt diese effizient vor einem Temperaturabfall ab.

Jeweils zwei Kanalbreiten und -höhen und fünf Kanallängen reichen aus, um in Projekten für eine optimale Behaglichkeit mit dem Katherm QL zu sorgen.

Durch die Einsparung sich drehender Teile, werden die Investitionskosten geringgehalten. Außerdem ist die Wartung sehr simpel.

Für jede Gebäudearchitektur mit individuellen Geometrien sind Maßanfertigungen möglich. Das gilt für den Kanal und den Rost. Verfügbar sind Gehrungsecken, gebogene Ausführungen, Winkel und Schrägen, Säulenaussparungen, verschiedene Rostvarianten und Rahmenkanten. Lassen Sie sich von uns beraten.

Bitte akzeptieren Sie Marketing-Cookies, um dieses Video anzuschauen.

Durch den Eurokonus-Ventilanschluss ist eine schnelle und einfache Montage des Katherm QL auf der Baustelle möglich. Zusätzlich werden serienmäßig Montagehilfen und trittstabile Höhenverstellungen mitgeliefert, um die Montagezeit und damit die Kosten weiter zu reduzieren.

Hochleistungskonvektoren Cu/Al mit zwei Konvektorbreiten 70 und 100 mm und zwei Konvektorhöhen 50 und 100 mm.

Im Heizbetrieb über den Konvektor entsteht eine Luftwalze an der Fassade, die einen Temperaturabfall an der Fensterfläche effektiv verhindert und den Raum mit Wärme versorgt. Das alles bei höchsten Ansprüchen an eine behagliche Luftführung.

Die Quellluft-Konstruktion besteht aus integrierten exzentrisch gelagerten und verstellbaren Luftlenkwalzen, Lochreihe und Umlenkblechen für einen gleichmäßig gerichteten und impulsarmen Quellluftaustritt. Zuluftstutzen zur Lufteinbringung sind seitlich über die Kanallänge angebracht.

Durch die großflächigen Luftdurchlässe im Boden wird die aufbereitete Quellluft turbulenzarm eingebracht und verteilt sich im Raum mit sehr geringen Luftgeschwindigkeiten <0,3 m/s.

Referenzen

Mayr Antriebstechnik, Mauerstetten

Volksbank Filiale, Plochingen

Primulator, Łódź

Revo München, München

25hours Hotel The Circle, Köln

Produktauswahl

Downloads

Produktübergreifende Informationen

Produktübersicht

PDF (22,4 MB)

Unterflursysteme für ein behagliches Raumklima

PDF (5,2 MB)

Konformitätserklärungen/Urkunden/Zertifikate

Recycling-Zertifikat

PDF (421 kB)

Zertifikat ISO 50001:2018

PDF (133 kB)

Zertifikat ISO 9001:2008

PDF (116 kB)

Herstellererklärung VDI 6022 Katherm QL

PDF (106 kB)

EU-Konformitätserklärung Katherm NK, Katherm QL, Katherm ID

PDF (457 kB)

DataNorm

DataNorm, Datensatz (Stand 07/2024)

ZIP (3,5 MB)

Anleitungen

Katherm QL Unterflurkonvektoren

PDF (3,4 MB)
