Luftauslässe

KaMAX

Artikel-Nr.: 198000034111

Abmessungen (BxHxL): 500 mm x 160 mm x 580 mm

Gewicht: 11,4 kg

EAN: 4031845113323

Listenpreis

629,00 €

zzgl. 19% MwSt.

Übersicht

Multi Air MiX für Deckengeräte, Stellung über Handhebel

Passend für:

Baugröße 4

Luftverteiler mit kreisförmig angeordneten trapezförmigen Lamellen
Lamellen innen und außen gelagert
Von außen durch Handhebel oder Steckmotor über Mitnehmerkranz zentral verstellbar
Lamellen in horizontaler Stellung parallel stehend
Mit zunehmend vertikaler Stellung nehmen die Lamellen eine gegenläufige Stellung ein
Hallenluft wird induziert
Temperaturschichtung wird abgebaut

Der KaMAX Luftverteiler verfügt über kreisförmig angeordnete, trapezförmige Lamellen, die innen und außen gelagert sind. Die Lamellen können von außen durch einen Handhebel oder über einen Steckmotor verstellt und damit die Luft je nach Bedarf gerichtet werden. Auch die Eindringtiefe der Luft kann dabei bedarfsgerecht angepasst werden. So sorgt der Luftauslass KaMAX auch bei sehr hohen Hallen für eine komfortable Luftverteilung von der Decke bis in den Aufenthaltsbereich von Personen.

Die Lamellen stehen fast horizontal
Luft wird flach unter der Decke verteilt und strömt kreisförmig um den KaMAX
Boden- und Deckenluft wird mitgerissen
Gleichmäßige Luftbewegungen finden statt
Geringe Luftgeschwindigkeiten im Aufenthaltsbereich, keine Zugerscheinungen und dadurch große Behaglichkeit werden erreicht

Die Luft kann unter beliebigem Winkel in die Halle geblasen werden
Durch die leicht senkrecht gegeneinander gestellten Lamellen erhöht sich der Induktionsluftanteil direkt am KaMAX-Luftaustritt
Die gesamte Hallenluft wird durch eine starke Drallbewegung in den Luftaustausch einbezogen
Im Aufenthaltsbereich ist ein direkter Primärluftstrom nicht zu spüren
Da Hallenluft induziert wird, senkt sich die Ausblastemperatur ab
Eine Intensive Hallenluftdurchmischung bei niedriger Luftgeschwindigkeit und minimaler Temperaturschichtung findet statt
Behaglichkeit und Energieeinsparung sind die Folge

Die Luft tritt vornehmlich in vertikaler Richtung aus
In der maximalen vertikalen Stellung wirken die Lamellen als Düsen
Hallenluft wird von allen Seiten induziert, die Ausblastemperatur dadurch stark reduziert
Bereits etwa 2 m unterhalb des KaMAX wird die doppelte Luftmenge bewegt
Hohe Luftanteile werden bei geringer Temperatur und Geschwindigkeit bewegt, die Eindringtiefe wird bis zu 30% erhöht
Behaglichkeit und Energieeinsparung sind die Folge
Diese Ausblasstellung ist zur kostengünstigen Beheizung auch sehr hoher Hallen geeignet

Weitere Informationen

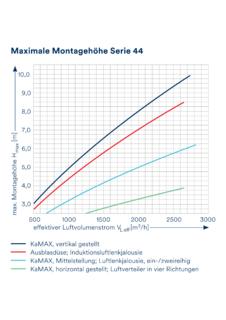

① Maximale Montagehöhe bei Deckenmontage
